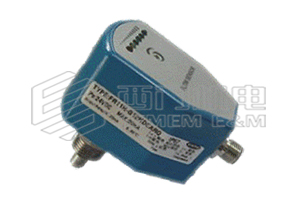

FR11型热导流量开关

SEMEM_FR11型热导流量开关

更新 2023-04-11   阅读   点赞

产品描述:简明直观指示,高可靠性,无压力损失,适用多种流体介质的FR11型热导流量开关,又名液体流量传感器,空气流量传感器适用多种介质要求.开关量连续可调。

产品介绍

SEMEM_FR11型热导流量开关

 FR11型热导流量开关





1、FR11型热导流量开关原理:
     热导流量开关基于热式原理,在封闭的探头内包含两个电阻,一个被加热作为探测电阻,另一个未被加热作为基准电阻。当介质流动时,加热电阻上的热量被带走,电阻值被改变,两个电阻差值被用作判断液体或气体流速的依据。




2、FR11型热导流量开关特点:
      热导流量开关无活动部件,免维护、安装方便,一种型号适用多种管径要求,开关量连续可调,极低的压力损失,结构紧凑,LED 显示流动趋势及开关状态。
.


3、FR11型热导流量开关应用:
      气液两用型,可用于气动和液压系统(又名空气流量传感器),可用于循环水、切削液及润滑油的断流监测,以及泵的空转保护(又名液体流量传感器)。



4、FR11型热导流量开关参数:
    △螺纹接口:G3/4"(DN20),G1/2"(DN15),G1/4"(DN8)
    △设定范围:1…150cm/s(水),3…300cm/s(油),20…2000cm/s(空气)
    △信号输出:PNP,NPN,继电器,模拟量(4…20mA),常开+常闭(SPDT)
    △供电:24V±20%DC 或230V±15%AC
    △接通电流:400mA(PNP 或NPN 型),4A(继电器型)
    △空载电流:80mA
    △功耗:5w (24VDC)
    △流量指示:LED 排(6个)
    △设定方式:电位计设定
    △耐压范围: 100bar
    △温度梯度: 4℃/s
    △响应时间:1--13s,典型值2s
    △初始化时间: 8s
    △电气保护: 反相,短路,过载保护
    △防护等级: IP67
    △介质温度:-20--80℃
    △环境温度:-20--80℃
    △储存温度:-20--100℃
    △接线方式:M12 接插件/直接附2米线(可选)
    △材质: 探头:不锈钢,外壳:PBT(工程塑料)
    △重量:0.4kg

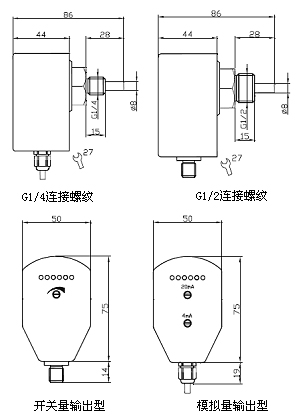

5、FR11型热导流量开关尺寸:



  液体流量传感器





 6、FR11型热导流量开关安装:



  空气流量传感器

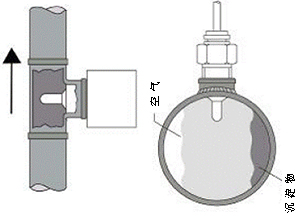

  当垂直安装时,应装在由下至上流动的管段上; 当水平安装时,探头应避开空气和沉淀物。

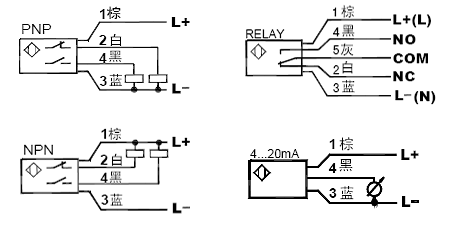

7、FR11型热导流量开关电气连接:



  FR11型热导流量开关





8、FR11型热导流量开关 LED功能及设定(开关量型):

   *红色LED亮:断流或流速低于设定值,开关释放,或模拟量处于4Ma,
    *黄色LED亮:流速等于设定值,开关动作,
    *黄色及绿色LED亮:流速大于设定值,绿灯变亮越多表明流速越大。



  空气流量传感器



      将流量开关装好,使介质以需要监测的流速流动,调整电位计,使第一个绿色LED恰好变亮。此后当流速低于当前值时,开关就释放。 若要使开关点比当前流速小,可调整电位计使绿色LED多亮一些。





9、FR11型热导流量开关LED功能及设定(模拟量型)
    *模拟量输出型流量传感器,输出为4…20mA,正比于流速,输出为非线性。每个传感器有两个旋纽,一个为上限(20mA),一个为下限(4mA),用于输出设定。
    *红色LED亮:流量小于下限。输出<4mA
    *绿色LED亮:表明流量处于设定范围内。4mA<输出<20mA。



  液体流量传感器



       将流量传感器装好,使介质以需要监测的低限流速流动,调整下限旋钮,使第一个绿色LED亮(4mA);使介质以需要监测的上限流速流动,调整上限旋钮,使第五个绿色LED亮(20mA);此后,输出将正比于上限和下限之间的流速,即 4mA对应下限流速,20mA对应上限流速.





10、FR11型热导流量开关型号:

型 号 举 例 产 品 描 述
FR11-G12H-DA-Q G1/2连接,DC24V供电,4···20mA输出
FR11-G12H-DC-RQ G1/2连接,DC24V供电,继电器输出
FR11-G12H-WC-RC G1/2连接,AC220V供电,继电器输出
FR11-N34H-WC-RC 3/4MNPT连接,AC220V供电,继电器输出
