DV32智能水泵控制箱

SEMEM_DV32智能水泵控制箱

更新 2018-12-21   阅读   点赞

产品描述:DV32型智能水泵控制箱,包括DV32A型智能水泵控制箱(一控一)、DV32B型智能水泵控制箱(一控二)。全自动液位或压力控制及保护。工作电压380VAC/50HZ,匹配功率0.37-15KW。

产品介绍

SEMEM_DV32智能水泵控制箱



DV32型 智能水泵控制箱
(水泵控制器)



DV32A(一控一)

DV32B(一控二)

额定工作电压:AC380V/50HZ
匹配电机功率:0.75-15KW

一、DV32型智能水泵控制箱 概述
一控一(DV32A):适用于0.75-15KW直接启动型的三相不锈钢/铸铁深井潜水泵、离心泵、管道泵等的自动液位/压力控制及保护,无需安装下水池(水井)探头即可实现灵敏可靠的水泵干转停机保护功能,更方便深井潜水泵、管道泵的施工安装及节省费用。

一控二(DV32B):适用于0.75-15KW两台水泵直接启动型的三相不锈钢/铸铁深井潜水泵、离心泵、管道泵等的自动控制及保护,无需安装下水池(水井)探头即可实现灵敏可靠的水泵干转停机保护功能,更方便深井潜水泵、管道泵的施工安装及节省费用。
特别设计的双泵自动轮换功能可降低水泵锈蚀现象,泵故障自动切换功能可使供水系统的可靠性得到保障。
本机可通过拔动接线盒内"控制切换开关"位置的组合,可切换成6种不同的自动控制方式,以适合不同应用场合的使用.

给水自动控制方式

排水自动控制方式

压力自动控制方式

DV32型智能水泵控制箱 型号规格系列

型号规格

DV32A-4

DV32A-11

DV32A-15

DV32B-4

DV32B-11

DV32B-15

额定输出功率

0.75-4KW

5.5-11KW

15KW

0.75-4KW

5.5-11KW

15KW

控制特性

一控一

一控二

二、DV32型智能水泵控制箱 产品特点

DV32A型水泵控制箱

DV32B型水泵控制箱

1、工业级水泵专用电脑主板及模块
2、高可靠免探头水泵干转保护
3、短路、过流、缺相故障进行自动保护、自动报警
4、欠压、过压故障自动停机,自动恢复
5、数码型电压/电流表实时动态显示
6、PVC轻触按键面板,操作简单
7、故障动态声光报警
8、一键整定所有电流保护参数
9、特别设计应急直通开关,特殊情况可直通应急使用
10、长距离自动液位控制/压力控制
11、自动方式具停电记忆来电恢复功能
12、整和型设计,体积小,安装方便
13、配赠高可靠免维护液位探头(如使用浮球或电接点压力表需额外购置)
14、整定状态指示
15、液位压力自动转换

1、工业级水泵专用电脑主板及模块
2、高可靠免探头水泵干转自动停机保护
3、短路、过流、缺相、欠压故障进行自动保护及切换
4、主备双泵自动轮换及故障自动切换(DV32B)
5、少水或大水量时双泵同时运行
6、可切换6种控制方式适应所有水泵控制的需要
7、数码型电压/电流表实时动态显示
8、PVC轻触按键面板,操作简单
9、故障动态声光报警
10、电流保护参数免调试单键整定、记忆功能
11、长距离自动液位控制
12、自动方式具停电记忆来电恢复功能
13、整和型设计,体积小,安装方便
14、配赠高可靠免维护液位探头(如使用浮球需额外购置)

三、DV32型智能水泵控制箱 主要技术指标

DV32A型水泵控制箱

DV32B型水泵控制箱

控制特征:双液位自动控制/压力表自动控制
控制方式:手动/自动控制
液位控制特性:脉冲电极探头或浮球开关检测
压力控制特性:电接点压力表
额定输出功率:0.75-4KW 5.5-11KW 15KW(以铭牌标注为准)
额定工作电压:AC380V/50HZ
过流动作时间:5秒-5分钟(反时限特性-电流越大时间越短)
缺相动作时间:<2秒
短路动作时间:<0.1秒
欠压动作时间:<5秒
过压动作时间:<5秒
欠压动作电压:323V
过压动作电压:425V
欠压过压恢复时间:5分钟
干转保护动作时间:6秒
过流故障恢复时间:30分钟
干转故障恢复时间:30分钟
液位传输距离:≤1000米
防护等级:IP22

控制特征:自动控制,一主一备(一控二)或双泵同时启动
控制方式:手动/自动控制,双泵轮换及故障自动切换
控制特性:脉冲电极探头/浮球开关检测/压力表/压力开关
额定输出功率:0.75-4KW  5.5-11KW  15KW (以铭牌标注为准)
额定工作电压:AC380V/50HZ
过流动作时间:5秒-5分钟(反时限特性-电流越大时间越短)
干转故障恢复时间:30分钟(手动),自动状态下1秒后切换至另一台泵
过流故障恢复时间:30分钟(手动),自动状态下1秒后切换至另一台泵
欠压动作电压:323V
欠压动作时间:<5秒
缺相动作时间:<2秒
短路动作时间:<0.1秒
干转保护动作时间:6秒
双泵自动轮换:1:1轮换次数
信号传输距离:≤1000米
防护等级:IP22

四、DV32型智能水泵控制箱 典型接线

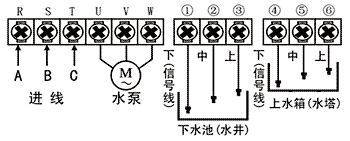

DV32A型水泵控制箱接线:

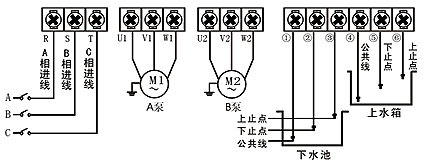

DV32B型水泵控制箱接线:
